Индивидуальная упаковка

Вес брутто (кг)

0.30

Размеры (см)

4.8х9.5х12.5

Количество (шт)

Транспортная упаковка

Вес брутто (кг)

9.5

Размеры (см)

31.5х26.5х26.5

Количество (шт)

300

Скачать документы

Сертификаты

RU С-CN.НВ27.В.00811

Паспорта

Паспорт изделия Шина нулевые на изоляторах



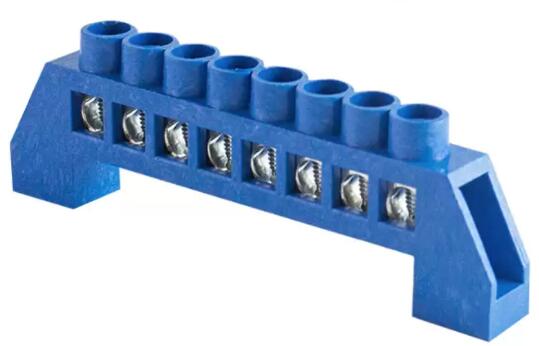

Шины нулевые на изоляторах

где купить

ОписаниеТехнические характеристикиАссортиментГабаритные размеры

Назначение：

Применяются в щитовом оборудовании для электрического и механического подсоединения нулевых рабочих (N) и защитных (РЕ) проводов.

Применение:

В шкафах, щитах и сборках.

Материалы：
Материал изолятора: не поддерживающий горение пластик;

Контактная группа шин изготовлена из латуни ;
Прижимные винты изготовлены из оцинкованной стали.

Преимущества:

Широкий ассортимент шин позволяет легко подобрать нужную для установки шину;

Монолитное исполнение изделия упрощает обслуживание, повышает надежность фиксации.

Фото	Артикул	Название	Цвет	Количество отверствий	Максимальный ток. А	Штрих код

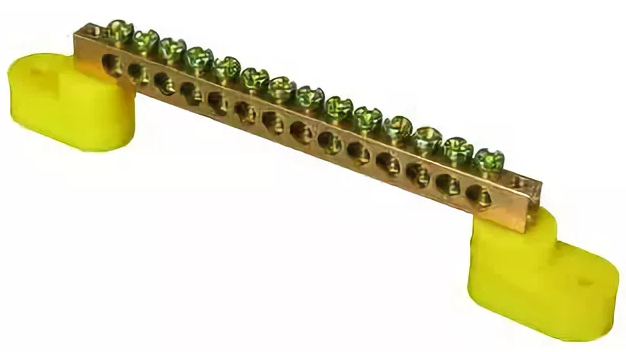

	081-01-01	Шина N "ноль" на двух угловых изол ШНИ-6×9-4-У2 HLT		4	63	4670042794807
	081-01-02	Шина N "ноль" на двух угловых изол ШНИ-6×9-6-У2 HLT		6	63	4670042791349
	081-01-03	Шина N "ноль" на двух угловых изол ШНИ-6×9-8-У2 HLT		8	63	4670042794814
	081-01-04	Шина N "ноль" на двух угловых изол ШНИ-6×9-10-У2 HLT		10	63	4670042794821
	081-01-05	Шина N "ноль" на двух угловых изол ШНИ-6×9-12-У2 HLT		12	63	4670042794838
	081-01-06	Шина N "ноль" на двух угловых изол ШНИ-6×9-14-У2 HLT		14	63	4670042795743
	081-01-07	Шина N "ноль" на двух угловых изол ШНИ-6×9-16-У2 HLT		16	63	4670042795750
	081-01-08	Шина N "ноль" на двух угловых изол ШНИ-6×9-18-У2 HLT		18	63	4670042795767
	081-01-09	Шина N "ноль" на двух угловых изол ШНИ-6×9-20-У2 HLT		20	63	4670042795774
	081-01-10	Шина N "ноль" на двух угловых изол ШНИ-6×9-22-У2 HLT		22	63	4670042795781
	081-01-11	Шина N "ноль" на двух угловых изол ШНИ-6×9-24-У2 HLT		24	63	4670042795798
	081-01-40	Шина N "ноль" на двух угловых изол ШНИ-6×9-4-У2 HLT		4	63	4670042798119
	081-01-41	Шина N "ноль" на двух угловых изол ШНИ-6×9-6-У2 HLT		6	63	4670042798126
	081-01-42	Шина N "ноль" на двух угловых изол ШНИ-6×9-8-У2 HLT		8	63	4670042798133
	081-01-43	Шина N "ноль" на двух угловых изол ШНИ-6×9-10-У2 HLT		10	63	4670042798140
	081-01-44	Шина N "ноль" на двух угловых изол ШНИ-6×9-12-У2 HLT		12	63	4670042798157
	081-01-45	Шина N "ноль" на двух угловых изол ШНИ-6×9-14-У2 HLT		14	63	4670042798164
	081-01-46	Шина N "ноль" на двух угловых изол ШНИ-6×9-16-У2 HLT		16	63	4670042798171
	081-01-47	Шина N "ноль" на двух угловых изол ШНИ-6×9-18-У2 HLT		18	63	4670042798188
	081-01-48	Шина N "ноль" на двух угловых изол ШНИ-6×9-20-У2 HLT		20	63	4670042798195
	081-01-49	Шина N "ноль" на двух угловых изол ШНИ-6×9-22-У2 HLT		22	63	4670042798201
	081-01-50	Шина N "ноль" на двух угловых изол ШНИ-6×9-24-У2 HLT		24	63	4670042798218
	081-01-20	Шина N "ноль" на двух угловых изол ШНИ-8×12-4-У2 HLT		4	125	4670042795804
	081-01-21	Шина N "ноль" на двух угловых изол ШНИ-8×12-6-У2 HLT		6	125	4670042795811
	081-01-22	Шина N "ноль" на двух угловых изол ШНИ-8×12-8-У2 HLT		8	125	4670042797624
	081-01-23	Шина N "ноль" на двух угловых изол ШНИ-8×12-10-У2 HLT		10	125	4670042797631
	081-01-24	Шина N "ноль" на двух угловых изол ШНИ-8×12-12-У2 HLT		12	125	4670042798041
	081-01-25	Шина N "ноль" на двух угловых изол ШНИ-8×12-14-У2 HLT		14	125	4670042798058
	081-01-26	Шина N "ноль" на двух угловых изол ШНИ-8×12-16-У2 HLT		16	125	4670042798065
	081-01-27	Шина N "ноль" на двух угловых изол ШНИ-8×12-18-У2 HLT		18	125	4670042798072
	081-01-28	Шина N "ноль" на двух угловых изол ШНИ-8×12-20-У2 HLT		20	125	4670042798089
	081-01-29	Шина N "ноль" на двух угловых изол ШНИ-8×12-22-У2 HLT		22	125	4670042798096
	081-01-30	Шина N "ноль" на двух угловых изол ШНИ-8×12-24-У2 HLT		24	125	4670042798102
	081-03-55	Шина N "ноль" на DIN-изол тип "Стойка" ШНИ-6×9-7 HLT		7	63	4670042791196
	081-03-56	Шина N "ноль" на DIN-изол тип "Стойка" ШНИ-6×9-8 HLT		8	63	4670042791202
	081-03-58	Шина N "ноль" на DIN-изол тип "Стойка" ШНИ-6×9-10 HLT		10	63	4670042791219
	081-03-59	Шина N "ноль" на DIN-изол тип "Стойка" ШНИ-6×9-12 HLT		12	63	4670042791226
	081-03-61	Шина N "ноль" на DIN-изол тип "Стойка" ШНИ-6×9-15 HLT		15	63	4670042791233
	081-03-070	Шина N "ноль" на DIN-изол тип "Стойка" ШНИ-6х9-7 HLT		7	63	4630076449975
	081-03-071	Шина N "ноль" на DIN-изол тип "Стойка" ШНИ-6×9-8 HLT		8	63	4630076449982
	081-03-072	Шина N "ноль" на DIN-изол тип "Стойка" ШНИ-6×9-10 HLT		10	63	4630076449999
	081-03-073	Шина N "ноль" на DIN-изол тип "Стойка" ШНИ-6×9-12 HLT		12	63	4620105820066
	081-03-075	Шина N "ноль" на DIN-изол тип "Стойка" ШНИ-6×9-15 HLT		15	63	4620105820073
	081-04-01	Шина N "ноль" в комб DIN-изол "Стойка" ШНИ-8×12-6 HLT		6	125	4670042791356
	081-04-02	Шина N "ноль" в комб DIN-изол "Стойка" ШНИ-8×12-8 HLT		8	125	4670042791363
	081-04-03	Шина N "ноль" в комб DIN-изол "Стойка" ШНИ-8×12-10 HLT		10	125	4670042791370
	081-04-04	Шина N "ноль" в комб DIN-изол "Стойка" ШНИ-8×12-12 HLT		12	125	4670042791387
	081-04-05	Шина N "ноль" в комб DIN-изол "Стойка" ШНИ-8×12-14 HLT		14	125	4670042791394
	081-04-06	Шина N "ноль" в комб DIN-изол "Стойка" ШНИ-8×12-16 HLT		16	125	4670042794791

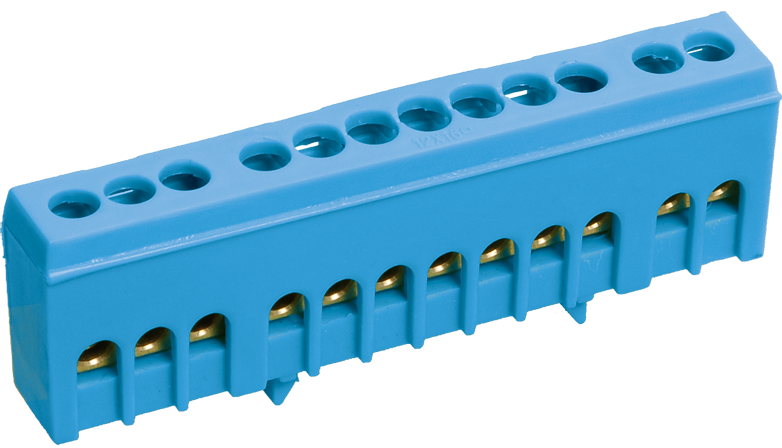

	081-04-021	Шина "N" нулевая в изоляторе ШНИ-6х9-4-КС HLT		4	63	4630076447254
	081-04-022	Шина "N" нулевая в изоляторе ШНИ-6х9-6-КС HLT		6	63	4630076447261
	081-04-023	Шина "N" нулевая в изоляторе ШНИ-6х9-8-КС HLT		8	63	4630076447278
	081-04-024	Шина "N" нулевая в изоляторе ШНИ-6х9-10-КС HLT		10	63	4630076447285
	081-04-025	Шина "N" нулевая в изоляторе ШНИ-6х9-12-КС HLT		12	63	4630076447292
	081-04-015	Шина "N" нулевая в изоляторе ШНИ-8х12-4-КС HLT		4	125	4630076447308
	081-04-016	Шина "N" нулевая в изоляторе ШНИ-8х12-6-КС HLT		6	125	4630076447315
	081-04-017	Шина "N" нулевая в изоляторе ШНИ-8х12-8-КС HLT		8	125	4630076447322
	081-04-018	Шина "N" нулевая в изоляторе ШНИ-8х12-10-КС HLT		10	125	4630076447339
	081-04-019	Шина "N" нулевая в изоляторе ШНИ-8х12-12-КС HLT		12	125	4630076447346

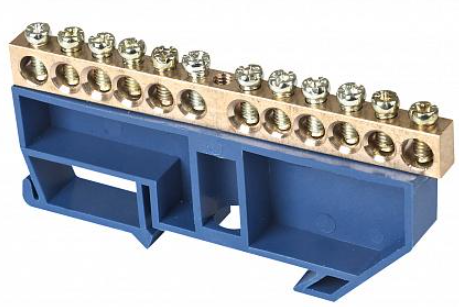

	081-03-01	Шина N "ноль" на DIN-изол ШНИ-6*9-4-Д HLT		4	63	4670042791042
	081-03-02	Шина N "ноль" на DIN-изол ШНИ-6*9-6-Д HLT		6	63	4670042791059
	081-03-03	Шина N "ноль" на DIN-изол ШНИ-6*9-8-Д HLT		8	63	4670042791066
	081-03-04	Шина N "ноль" на DIN-изол ШНИ-6*9-10-Д HLT		10	63	4670042791073
	081-03-05	Шина N "ноль" на DIN-изол ШНИ-6*9-12-Д HLT		12	63	4670042791080
	081-03-06	Шина N "ноль" на DIN-изол ШНИ-6*9-14-Д HLT		14	63	4670042791097
	081-03-07	Шина N "ноль" на DIN-изол ШНИ-6*9-16-Д HLT		16	63	4670042791103
	081-03-13	Шина N "ноль" на DIN-изол ШНИ-8х12-6-Д HLT		6	125	4670042791158
	081-03-14	Шина N "ноль" на DIN-изол ШНИ-8х12-8-Д HLT		8	125	4670042791165
	081-03-15	Шина N "ноль" на DIN-изол ШНИ-8х12-10-Д HLT		10	125	4670042791172
	081-03-16	Шина N "ноль" на DIN-изол ШНИ-8х12-12-Д HLT		12	125	4670042791189
	081-03-41	Шина N "ноль" на DIN-изол ШНИ-6*9-6-Д HLT		6	63	4670042791110
	081-03-42	Шина N "ноль" на DIN-изол ШНИ-6*9-8-Д HLT		8	63	4670042791127
	081-03-44	Шина N "ноль" на DIN-изол ШНИ-6*9-12-Д HLT		12	63	4670042791134
	081-03-45	Шина N "ноль" на DIN-изол ШНИ-6*9-14-Д HLT		14	63	4670042791141
	081-03-21	Шина PE "земля" в корп изол на DIN-рейку ШНИ-6*9-7-К HLT		7	63	4670042790434
	081-05-02	Шина PE "земля" в корп изол на DIN-рейку ШНИ-6*9-10-К HLT		10	63	4670042790441
	081-03-22	Шина PE "земля" в корп изол на DIN-рейку ШНИ-6*9-12-К HLT		12	63	4670042790458
	081-05-04	Шина PE "земля" в корп изол на DIN-рейку ШНИ-6*9-15-К HLT		15	63	4670042790465
	081-05-011	Шина PE "земля" в корп изол на DIN-рейку ШНИ-6*9-7-К-HLT		7	63	4630076440361
	081-05-012	Шина PE "земля" в корп изол на DIN-рейку ШНИ-6*9-10-К-HLT		10	63	4630076440378
	081-05-013	Шина PE "земля" в корп изол на DIN-рейку ШНИ-6*9-12-К-HLT		12	63	4630076440385
	081-05-014	Шина PE "земля" в корп изол на DIN-рейку ШНИ-6*9-15-К-HLT		15	63	4630076440392

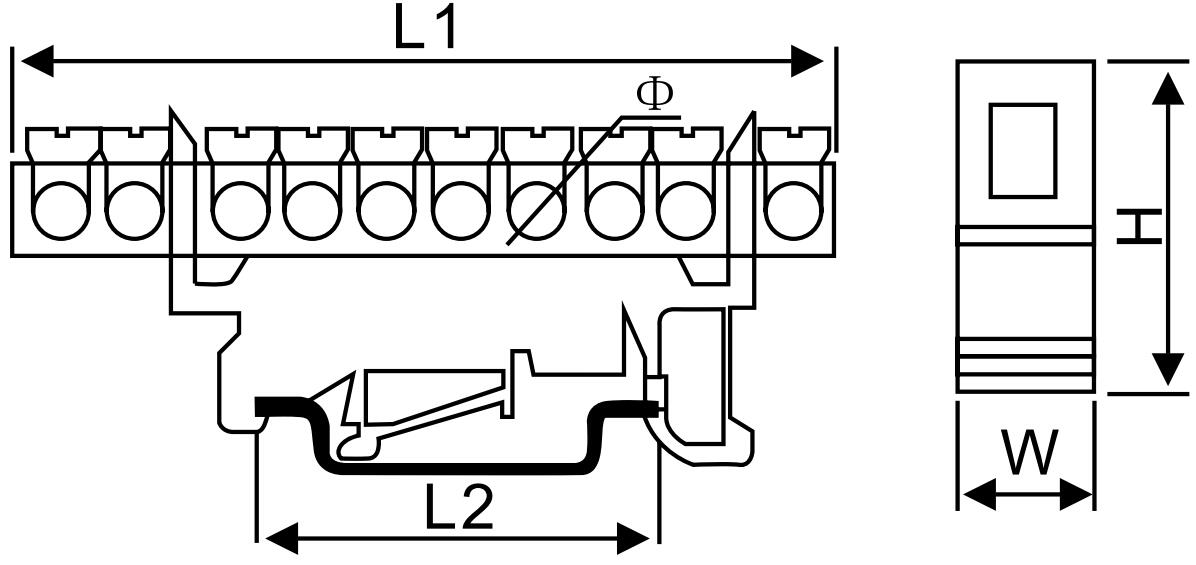

Чертеж	Наименование	Размеры, мм

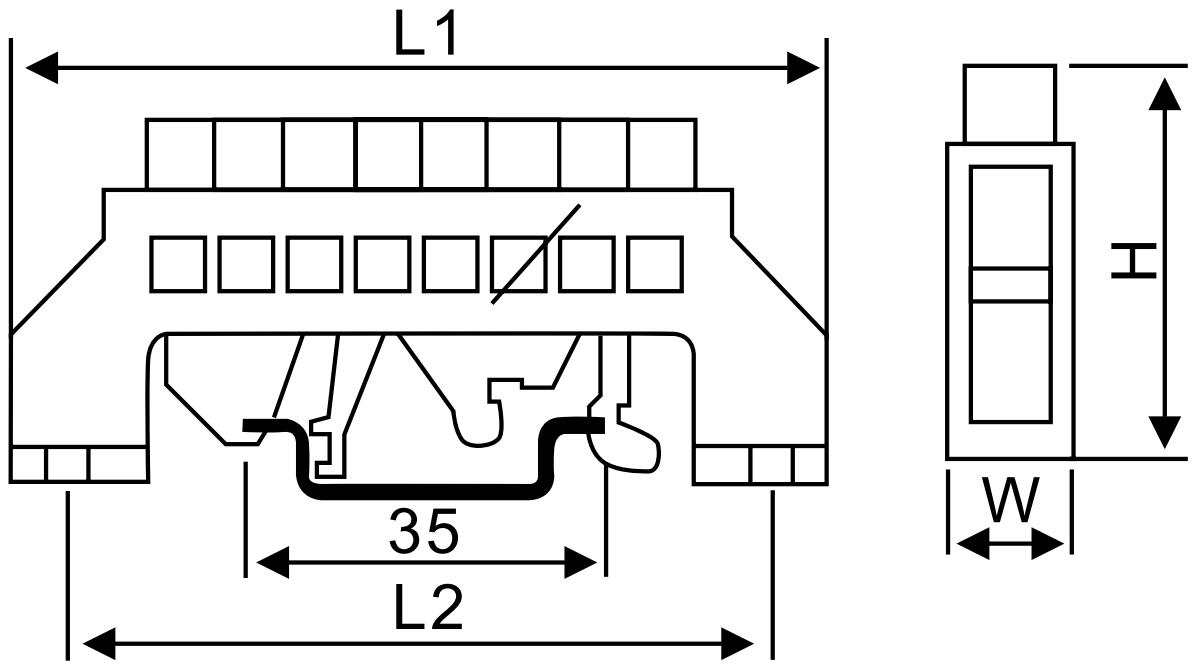

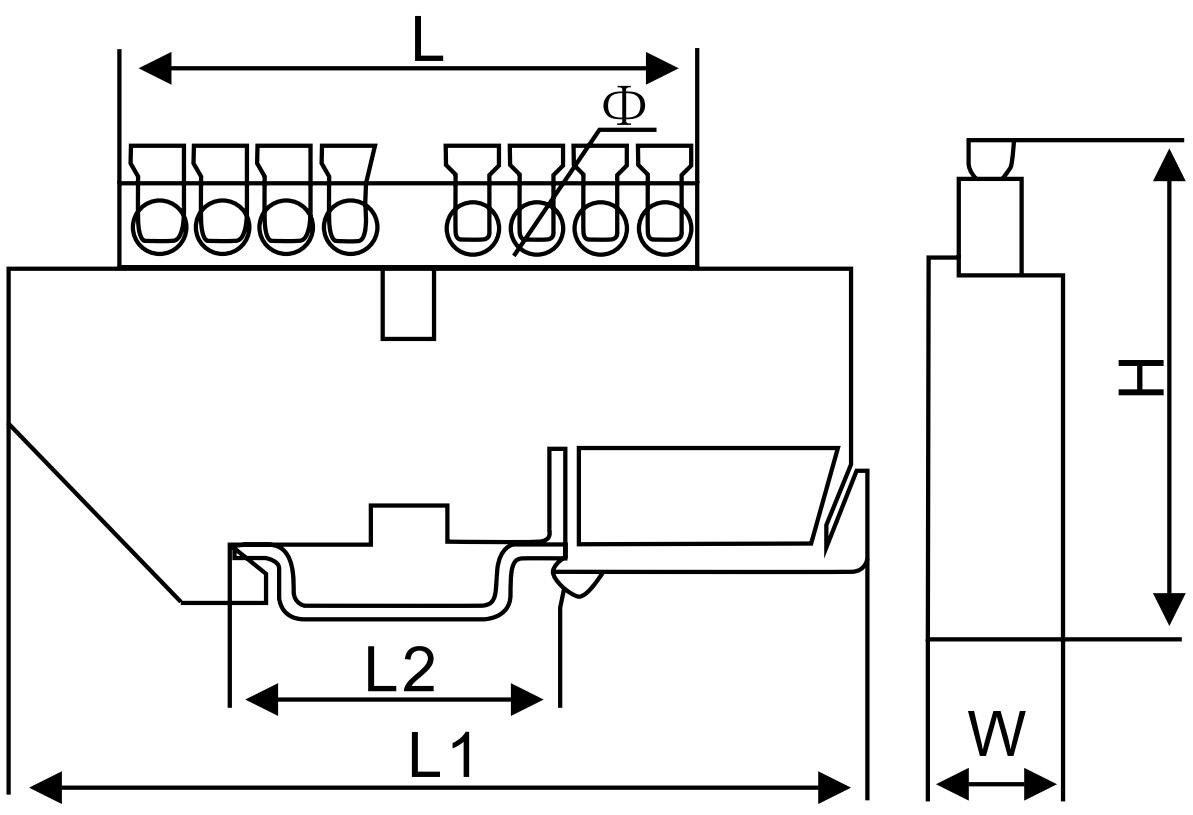

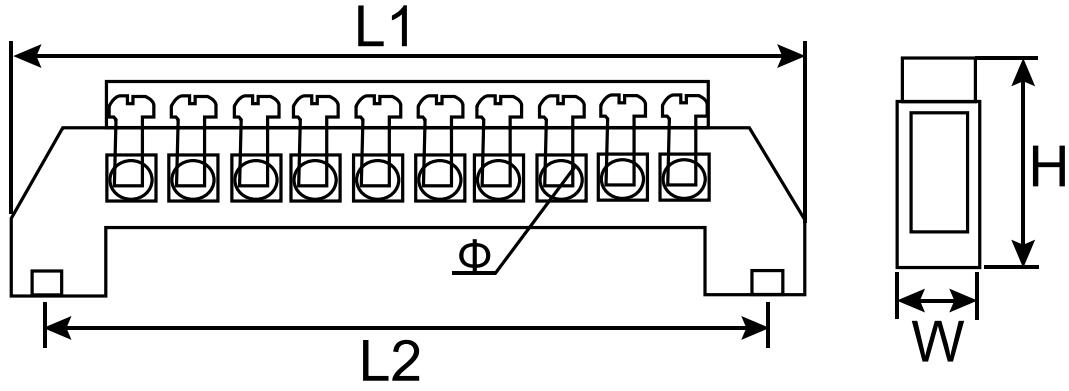

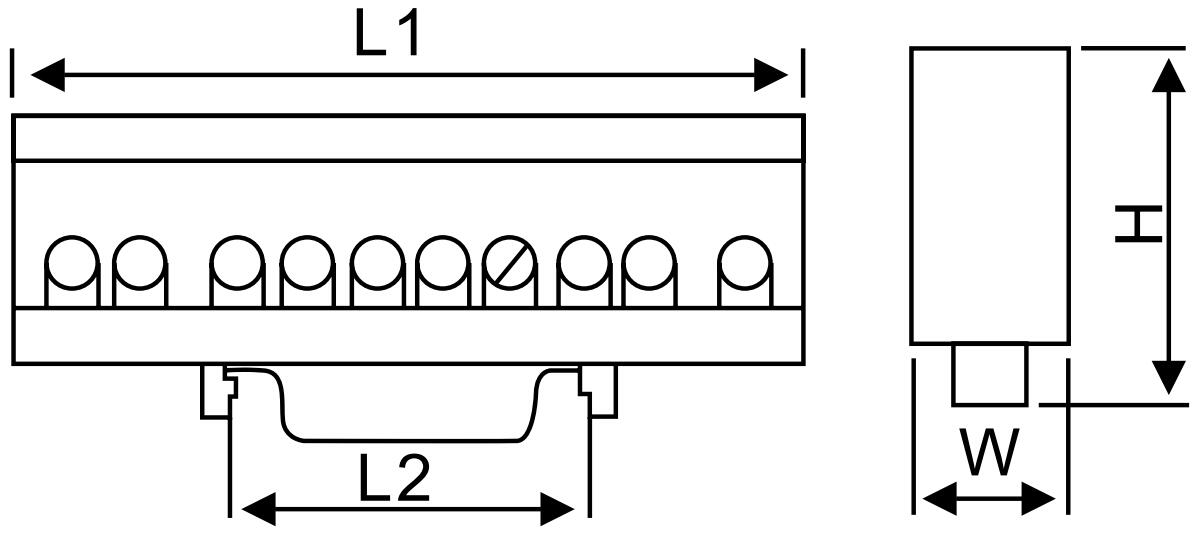

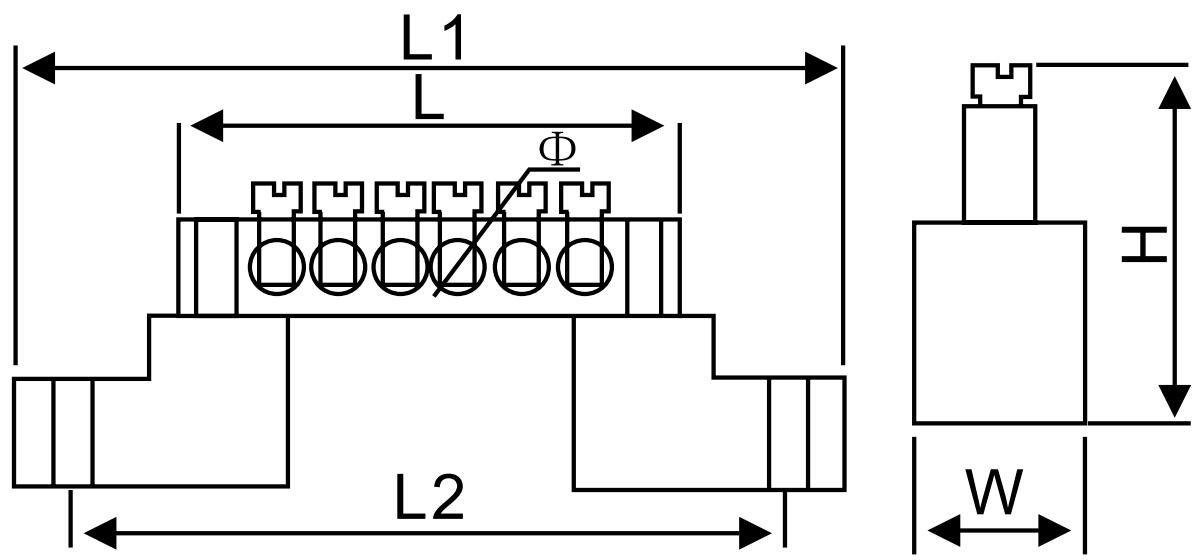

Чертеж	Наименование	L	L1	L2	H	W	Ø
	ШНИ-6×9-7	51	55	35	32	14	5.3
	ШНИ-6×9-10	72	76	35	32	14	5.3
	ШНИ-6×9-12	85	89	35	32	14	5.3
	ШНИ-6×9-15	104.5	108.5	35	32	14	5.3
	ШНИ-6×9-4	38	90	35	43	12	5.2
	ШНИ-6×9-6	51	90	35	43	12	5.2
	ШНИ-6×9-8	64	90	35	43	12	5.2
	ШНИ-6×9-10	77	90	35	43	12	5.2
	ШНИ-6×9-12	90	90	35	43	12	5.2
	ШНИ-6×9-14	103	90	35	43	12	5.2
	ШНИ-6×9-16	116	90	35	43	12	5.2
	ШНИ-8х12-4	47	90	35	46	12	6.5
	ШНИ-8х12-6	57	90	35	46	12	6.5
	ШНИ-8х12-8	72	90	35	46	12	6.5
	ШНИ-8х12-10	87	90	35	46	12	6.5
	ШНИ-8х12-12	102	103	35	46	12	6.5
	ШНИ-8х12-14	115	103	35	46	12	6.5
	ШНИ-8х12-16	128	103	35	46	12	6.5
	ШНИ-6х9-4	42	77	65	27.5	15	5
	ШНИ-6х9-6	54	89	77	27.5	15	5
	ШНИ-6х9-8	66	101	89	27.5	15	5
	ШНИ-6х9-10	78	113	101	27.5	15	5
	ШНИ-6х9-12	90	125	113	27.5	15	5
	ШНИ-6х9-14	102	137	125	27.5	15	5
	ШНИ-6х9-16	114	149	137	27.5	15	5
	ШНИ-6х9-18	126	161	149	27.5	15	5
	ШНИ-6х9-20	138	173	161	27.5	15	5
	ШНИ-6х9-22	150	185	173	27.5	15	5
	ШНИ-6х9-24	162	197	185	27.5	15	5
	ШНИ-8х12-4	49	82	72	27.5	15	6.5
	ШНИ-8х12-6	63	96	84	31	15	6.5
	ШНИ-8х12-8	77	110	98	31	15	6.5
	ШНИ-8х12-10	91	124	112	31	15	6.5
	ШНИ-8х12-12	105	138	126	31	15	6.5
	ШНИ-8х12-14	119	152	140	31	15	6.5
	ШНИ-8х12-16	133	166	154	31	15	6.5
	ШНИ-8х12-18	147	180	168	31	15	6.5
	ШНИ-8х12-20	161	194	182	31	15	6.5
	ШНИ-8х12-22	175	208	196	31	15	6.5
	ШНИ-8х12-24	189	222	210	31	15	6.5
	ШНИ-6х9-7	-	52	35	32	12	5.3
	ШНИ-6х9-8	-	59	35	32	12	5.3
	ШНИ-6х9-10	-	72	35	32	12	5.3
	ШНИ-6х9-12	-	85	35	32	12	5.3
	ШНИ-6х9-15	-	98	35	32	12	5.3
	ШНИ-8х12-6	-	76	62	36	12	6.5
	ШНИ-8х12-8	-	93.5	82	36	12	6.5
	ШНИ-8х12-10	-	110.5	99	36	12	6.5
	ШНИ-8х12-12	-	127.5	116	36	12	6.5
	ШНИ-8х12-14	-	114	132.5	36	12	6.5
	ШНИ-8х12-16	-	156	145	36	12	6.5
	ШНИ-6х9-4	-	59.5	48.5	30	11	6
	ШНИ-6х9-6	-	76.5	65.5	30	11	6
	ШНИ-6х9-8	-	93.5	82.5	30	11	6
	ШНИ-6х9-10	-	110.5	99.5	30	11	6
	ШНИ-6х9-12	-	127	116.5	30	11	6
	ШНИ-8х12-4	-	59.5	48.5	32	12	7
	ШНИ-8х12-6	-	76.5	65.5	32	12	7
	ШНИ-8х12-8	-	93.5	82.5	32	12	7
	ШНИ-8х12-10	-	110.5	99.5	32	12	7
	ШНИ-8х12-12	-	127.5	116.5	32	12	7

сопутствующие товары

Шина соединительная

Шины в корпусе (кросс-модули)

Лента спиральная монтажная пластиковая ЛСМ

DIN-рейки

Параметры	Значение
НоминальныйтокIn.А	Для шин сечением 6*9мм -100
НоминальныйтокIn.А	Для шин сечением 8×12мм -125
Степеньзащиты	IP00 / IP20
Рабочаятемператураокружающейсреды °C	-40°C до +50°C
Среднеезначениеотносительнойвлажностинеболее	90%
