Назначение:

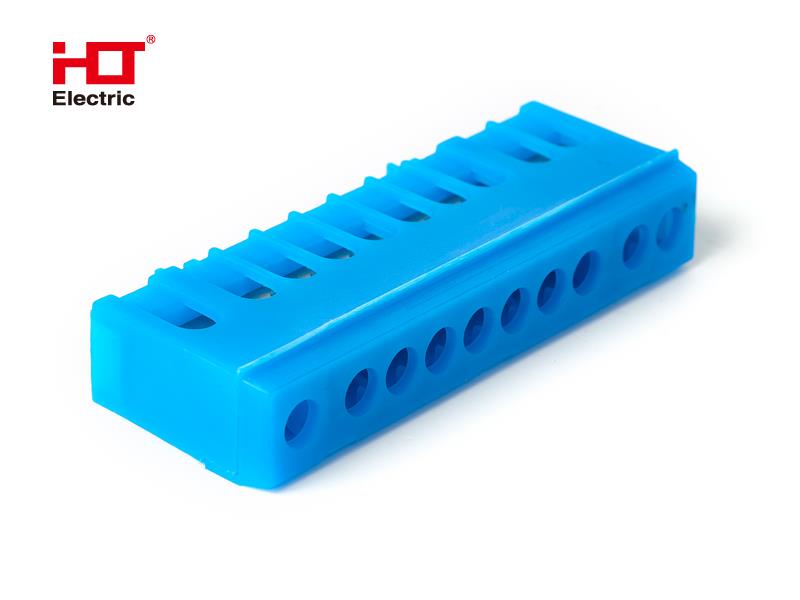

Применяются в щитовом оборудовании для электрического и механического подсоединения нулевых рабочих (N) и защитных (РЕ) проводов.
Применение:
В шкафах, щитах и сборках.
Материалы:
Материал изолятора: не поддерживающий горение пластик;
Контактная группа шин изготовлена из латуни ;
Прижимные винты изготовлены из оцинкованной стали.
Преимущества:
Широкий ассортимент шин позволяет легко подобрать нужную для установки шину;
Монолитное исполнение изделия упрощает обслуживание, повышает надежность фиксации.
НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ | ETIM ID |
---|---|---|
Цвет | Синий | |
Код класса ETIM | EC000275 | |
Бренд | HLT ELECTRIC | |
Страна происхождения | КИТАЙ | |
Количество полюсов | 1 | EF001391 |
Номин. напряжение, В | 230 | EF000228 |
Номин. ток, А | 100 | EF000001 |
Степень защиты(IP) | IP00/IP20 | |
Способ монтажа | DIN-рейка | EF000003 |
Способ подключения | Винтовой | EF000124 |
Общ. количество соединений | 10 | EF008299 |
Потребительская упаковка
Количество в потребительской упаковке | 10 |
Штрих-код EAN-13 | 4630076440378 |
Длина потребительской упаковки, см | 3 |
Ширина потребительской упаковки, см | 7,5 |
Высота потребительской упаковки, см | 13.5 |
Вес брутто потребительской упаковки, кг | 0.4 |
Объём потребительской упаковки, куб.м | 0.0001 |
Транспортная упаковка
Количество в транспортной упаковке | 400 |
Тип транспортной упаковки | картонная коробка |
Штрих-код ITF-14 | 14630076440375 |
Длина транспортной упаковки, см | 39 |
Ширина транспортной упаковки, см | 23 |
Высота транспортной упаковки, см | 20 |
Вес брутто транспортной упаковки, кг | 14.2 |
Объём транспортной упаковки, куб.м | 0.0018 |
Паспорт | 633.05 KB | |
RU С-CN.НВ27.В.00811 | 446.09 KB | |
Чертеж | Наименование | Размеры. мм | |||||
L | L1 | L2 | H | W | Ø | ||
ШНИ-6×9-10 | 72 | 76 | 35 | 32 | 14 | 5.3 |
