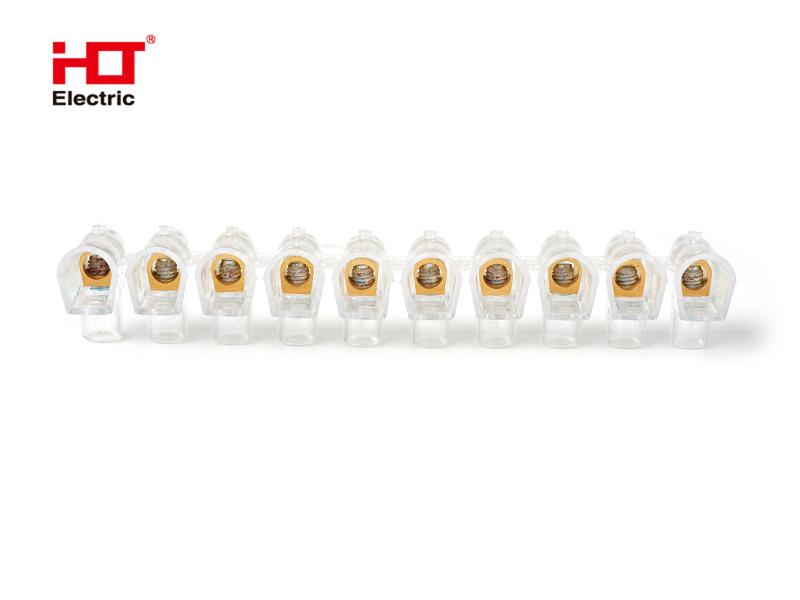

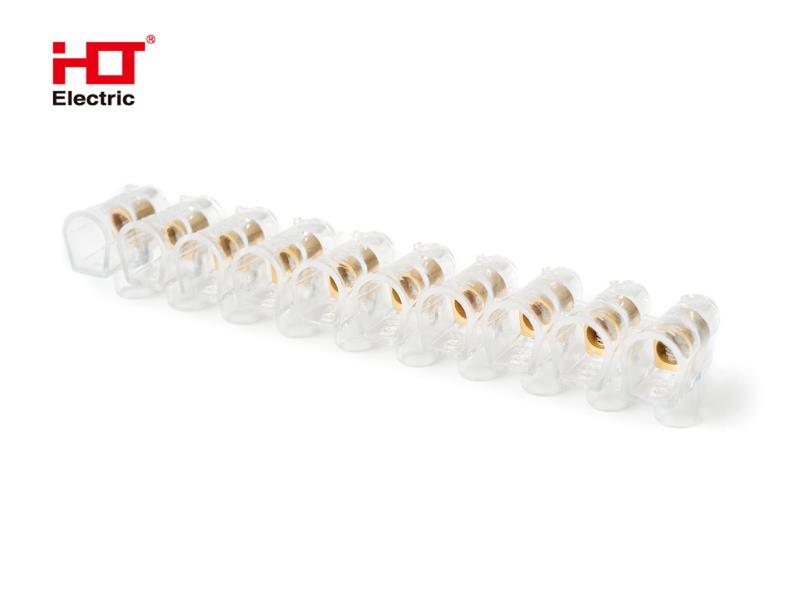

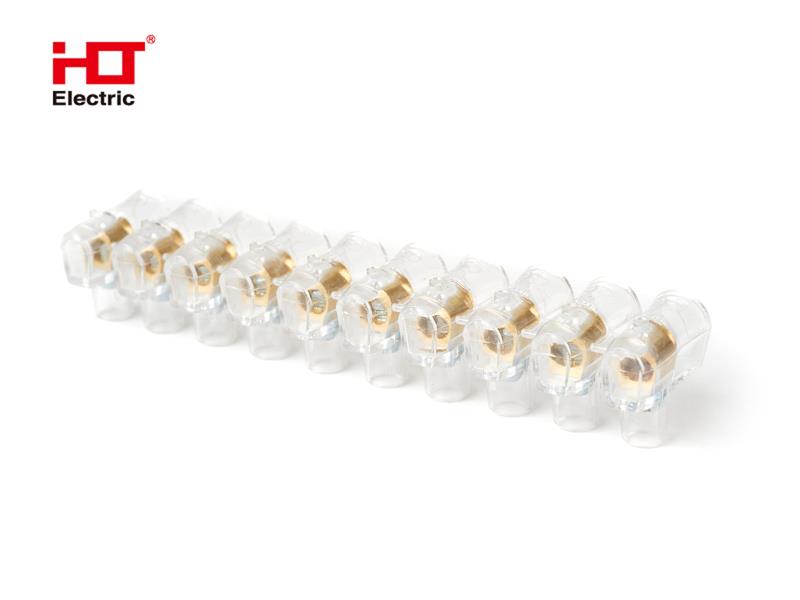

Применение：
Применяется для разводки силовых цепей в распределительных коробках и кабельных
коробах.
Область применения:
Распределительные коробки, кабельные короба.
Материалы：
Материал корпуса - поликарбонат;
Материал контактной части
– латунь;
Материал винтов – оцинкованная сталь.
Преимущества：
Удобный качественный монтаж;
Широкий диапазон рабочих температур;
Повышенная термостойкость (до 130 °С).| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ | ETIM ID |
|---|---|---|
| Цвет | Прозрачный | |
| Код класса ETIM | EC001284 | |
| Бренд | HLT ELECTRIC | |
| Страна происхождения | КИТАЙ | |
| Серия | ККИ | |
| Номин. ток, А | 57 | EF008250 |
| Номин раб напряжение, В | 450 | EF000228 |
| Тип монтажа | Непосредственная установка | EF000003 |
| Количество полюсов | 1 | EF001391 |
| Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечником, мм2 | 2x10 | EF007343 |
| Сечение многожильного провода без наконечника, мм2 | 2x10 | EF007341 |
| Количество зажимных клемм на 1 полюс | 1 | EF002519 |
| Проверено на взрывобезопасность по версии "Ex e" | Нет | EF008498 |
| Прозрачный | Да | EF006243 |
| Требуется торцевая изолирующая пластина | Нет | EF002525 |
| Макс поперечное сечение проводника мм2 | 2x4...2x10 | |
| Номин частота, Гц | 50 | |
| Номин напряжение изоляции Ui, В | 500 | EF000228 |
| Тип электрич. соединения 1 | Винтовое соединение | EF002526 |
| Тип электрич. соединения 2 | Винтовое соединение | EF002527 |
| Степень защиты(IP) | IP20 | EF005474 |
| Рабочая температура окружающей среды °C | -40°C до +85°C | EF002393 |
Потребительская упаковка
| Единица | шт |
| Количество в потребительской упаковке | 10 |
| Штрих-код EAN-13 | 4620105820653 |
| Длина потребительской упаковки, см | 17 |
| Ширина потребительской упаковки, см | 13 |
| Высота потребительской упаковки, см | 5 |
| Вес брутто потребительской упаковки, кг | 1.474 |
| Объём потребительской упаковки, куб.м | 0,001 |
Транспортная упаковка
| Количество в транспортной упаковке | 300 |
| Тип транспортной упаковки | картонная коробка |
| Штрих-код ITF-14 | 14620105820650 |
| Длина транспортной упаковки, см | 38.5 |
| Ширина транспортной упаковки, см | 36 |
| Высота транспортной упаковки, см | 26.5 |
| Вес брутто транспортной упаковки, кг | 21.0 |
| Объём транспортной упаковки, куб.м | 0.02 |
| Паспорт | 191.19 KB | |
| ДС_основная продукция | 556.45 KB | |
| Чертеж | Арт | Габаритные размеры, мм | ||||||
| L | W | H | h | E | Ø |
Размер винта |
||
|
ККИ 10мм² | 164.5 | 27.0 | 27.0 | 15.5 | 17.0 | 8.0 | M6.0 |
