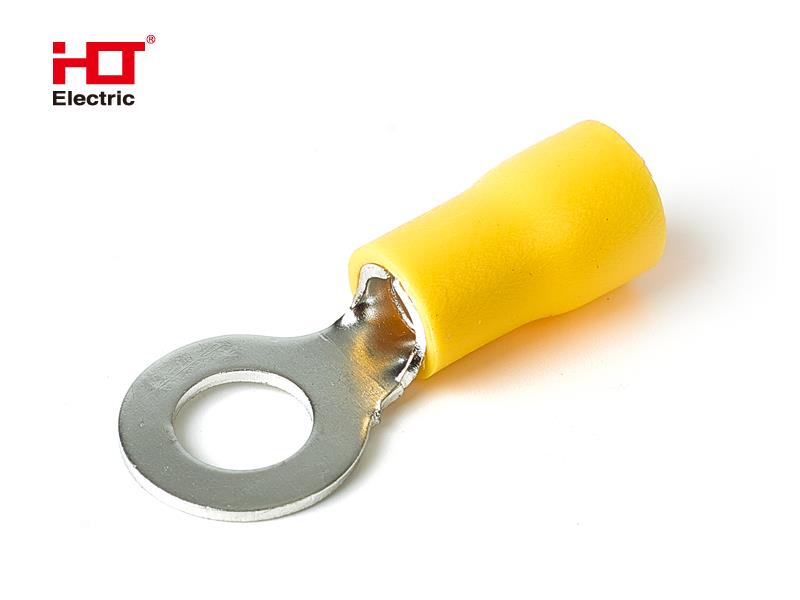

Назначение：
Предназначены для оконцевания гибких (многожильных) проводников из меди для
последующего соединения наконечников к клеммам электрического оборудования на
основе винтовой фиксации.
Область применения：
При монтаже электрических узлов, где предусмотрено соответствующее крепёжное
соединение на основе винтовой фиксации;
При эксплуатации оборудования в условиях вибраций;
При необходимости оперативных изменений электрических цепей.
Материалы：
Материал контактной части: Латунь;
Покрытие: электролитическое лужение;
Материал изоляции: самозатухающий ПВХ.
Преимущества：
Покрытие наконечника надежно защищает от коррозии металла, а так же увеличивает
электропроводимость;
Наконечники выпускаются в трех цветах, каждый цвет соответствует определенному диапазону сечения провода;
При монтаже наконечников не требуется демонтировать крепление, достаточно лишь ослабить винтовую фиксацию;
Опрессовка проводника проводится поверх изолирующей манжеты.| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ | ETIM ID |
|---|---|---|
| Цвет | Желтый | |
| Код класса ETIM | EC001052 | |
| Бренд | HLT ELECTRIC | |
| Страна происхождения | КИТАЙ | |
| Серия | НКИ (розн. упак.) | |
| Форма фланца | Кольцевая | EF001339 |
| Материал | Латунь | EF002169 |
| Изоляция | Поливинилхлорид (ПВХ) | EF000155 |
| Номин. ток, А | 49 | EF008250 |
| Номин. напряжение, В | 600 | EF000228 |
| Номин. сечение проводника, мм² | 4.0-6.0 | EF005124 |
| Длина втулки/гильзы, мм | 13 | EF000014 |
| Защитное покрытие поверхности | ужёный (-ая) | EF000139 |
| Изолированн | Да | EF000019 |
| Подходит для тонкожильных (многопроволочных) проводников | Да | EF007804 |
| Подходит для эмаль-провода | Да | EF007815 |
| Подходит для многожильных (многопроволочных) проводников | Да | EF007818 |
| Подходит для круглых проводников | Да | EF007820 |
| Форма гильзы/муфты | Короткая | EF007866 |
| Для кабелей, устойчивых к короткому замыканию | Нет | EF001343 |
| С маркировочным флажком | Нет | EF007954 |
| Для полностью защищенных соединений | Нет | EF001343 |
| Соединены в ленту | Нет | EF001714 |
| Подходит для плоских проводников | Нет | EF007805 |
| Подходит для высокотемпературного кабеля (до 650) | Нет | EF007812 |
| Подходит для сплошных (однопроволочных) жил | Нет | EF007816 |
| Степень защиты(IP) | IP30 | EF005474 |
| Рабочая температура окружающей среды °C | -25°C до +80°C | EF001742 |
Потребительская упаковка
| Количество в потребительской упаковке | 30 |
| Штрих-код EAN-13 | 4630076445298 |
| Высота потребительской упаковки, см | 8 |
| Ширина потребительской упаковки, см | 12 |
| Длина потребительской упаковки, см | 18 |
| Вес брутто потребительской упаковки, кг | 0.824 |
| Объём потребительской упаковки, куб.м | 0.001 |
Транспортная упаковка
| Количество в транспортной упаковке | 600 |
| Тип транспортной упаковки | картонная коробка |
| Штрих-код ITF-14 | 14630076445295 |
| Длина транспортной упаковки, см | 49 |
| Ширина транспортной упаковки, см | 42 |
| Высота транспортной упаковки, см | 20 |
| Вес брутто транспортной упаковки, кг | 17.5 |
| Объём транспортной упаковки, куб.м | 0.041 |
| Паспорт | 452.03 KB | |
| ДС_основная продукция | 556.45 KB | |
| Чертеж | Менование | Размеры. мм | ||||||
| d2 | B | L | F | H | DΦ | Винт | ||
|
НКИ 5.5-5 | 5.3 | 9.5 | 26 | 8.3 | 13 | 6.7 | #10 |
