Назначение：

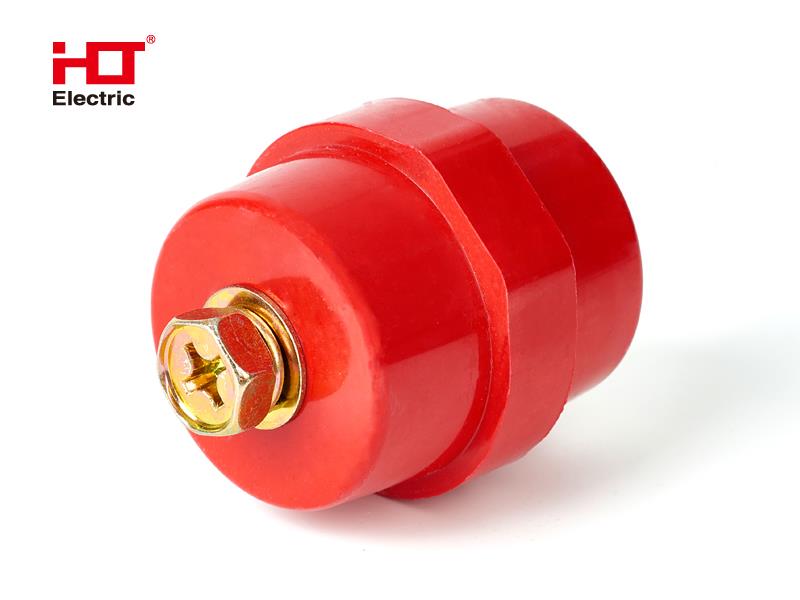

Изоляторы SM предназначены для крепления токопроводящих шин внутри шкафов и сборок с целью фиксации и изоляции находящихся под напряжением частей от корпуса и панелей сборки, с последующим подключением проводников для распределения электроэнергии внутри щита.Область применения:
В шкафах, распределительных панелях.
Материалы:
Материал корпуса: негорючий ударопрочный пластик;
Материал резьбы: латунь.
Преимущества:
Повышенная плотность материала;
Обширный размерный ряд;
Эстетичный внешний вид;
Надежнная фиксация болта.
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ | ETIM ID |
|---|---|---|
| Цвет | Красная | |
| Код класса ETIM | EC002357 | |
| Бренд | HLT ELECTRIC | |
| Страна происхождения | КИТАЙ | |
| Длина (мм) | 40 | EF001438 |
| Наруж. диаметр | 38.5 | EF000015 |
| Метрический размер болта (М) | 8 | EF003649 |
| Рабочая температура окружающей среды °C | -40°C до +60°C | EF002393 |
Потребительская упаковка
| Количество в потребительской упаковке | 10 |
| Штрих-код EAN-13 | 4670042792698 |
| Длина потребительской упаковки, см | 21 |
| Ширина потребительской упаковки, см | 8.5 |
| Высота потребительской упаковки, см | 6.5 |
| Вес брутто потребительской упаковки, кг | 1.041 |
| Объём потребительской упаковки, куб.м | 0.001 |
Транспортная упаковка
| Количество в транспортной упаковке | 200 |
| Тип транспортной упаковки | картонная коробка |
| Штрих-код ITF-14 | 14670042792695 |
| Длина транспортной упаковки, см | 43.5 |
| Ширина транспортной упаковки, см | 42.5 |
| Высота транспортной упаковки, см | 17 |
| Вес брутто транспортной упаковки, кг | 22 |
| Объём транспортной упаковки, куб.м | 0.031 |
| Паспорт | 401.59 KB | |
| Отказное письмо | 211.74 KB | |
| Чертеж | Тип изолятора | Габаритные размеры. мм | |||||
| A | B | C | D | F | G | ||
|
Изолятор SM 40 “бочонок” | 40 | 10 | 11 | ϕ31 | 38.5 | М8 |
