Назначение:

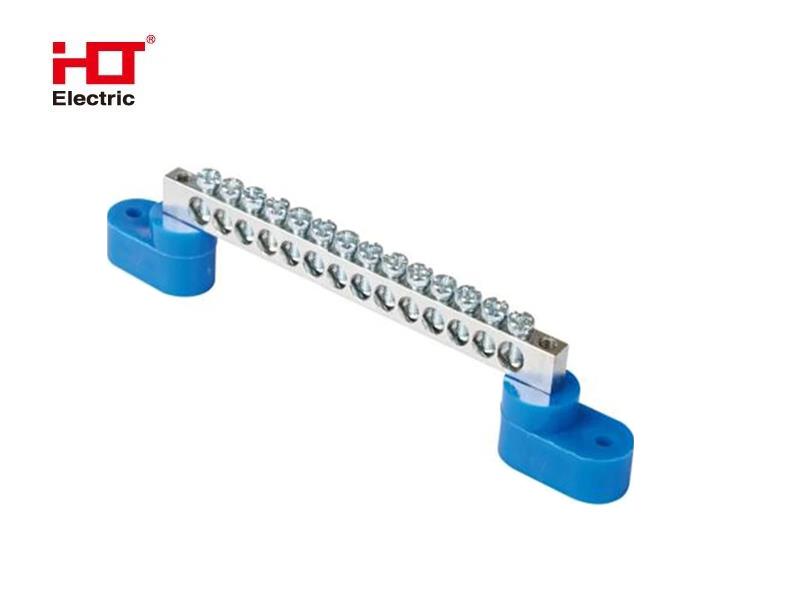

Применяются в щитовом оборудовании для электрического и механического подсоединения нулевых рабочих (N) и защитных (РЕ) проводов.
Применение:
Комплектация НКУ различного исполнения.
Сфера ЖКХ.
Материалы:
Контактная группа шин изготовлена из латуни (содержание меди не менее 57%) с никелевым покрытием.
Прижимные винты изготовлены из никелированной стали.
Изоляторы изготовлены из пластика, не поддерживающего горение.
Преимущества:
Возможность подключения медных и алюминиевых проводников;
Широкий ассортимент шин позволяет легко подобрать нужную для установки шину;
Монолитное исполнение изделия упрощает обслуживание, повышает надежность фиксации.
НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ | ETIM ID |
---|---|---|
Цвет | серебристо-белый | |
Код класса ETIM | EC000275 | |
Бренд | HLT ELECTRIC | |
Страна происхождения | КИТАЙ | |
Номин. напряжение, В | 230 | EF000228 |
Номин. ток, А | 100 | EF000001 |
Общ. количество соединений | 14 | EF001155 |
Способ монтажа | Винт | EF000003 |
Способ подключения | Винтовой | EF000124 |
Цвет изоляции | Синий | EF001715 |
Количество полюсов | 1 | EF001391 |
Защита контактов (безопасное прикосновение) | Нет | EF004521 |
Рабочая температура окружающей среды °C | -50°C до +60°C | EF002393 |
Степень защиты(IP) | IP20 |
Потребительская упаковка
Количество в потребительской упаковке | 10 |
Штрих-код EAN-13 | 4630076443218 |
Длина потребительской упаковки, см | 14 |
Ширина потребительской упаковки, см | 10 |
Высота потребительской упаковки, см | 3 |
Вес брутто потребительской упаковки, кг | 0.48 |
Объём потребительской упаковки, куб.м | 0.001 |
Транспортная упаковка
Количество в транспортной упаковке | 400 |
Тип транспортной упаковки | картонная коробка |
Штрих-код ITF-14 | 14630076443215 |
Длина транспортной упаковки, см | 31.5 |
Ширина транспортной упаковки, см | 23 |
Высота транспортной упаковки, см | 27.5 |
Вес брутто транспортной упаковки, кг | 19.5 |
Объём транспортной упаковки, куб.м | 0.020 |
Паспорт | 633.05 KB | |
ДС_основная продукция | 556.45 KB | |
Чертеж | Наименование | Размеры. мм | |||||
L | L1 | L2 | H | W | Ø | ||
ШНИ-6×9-14 | 102 | 137 | 125 | 27.5 | 15 | 5 |
