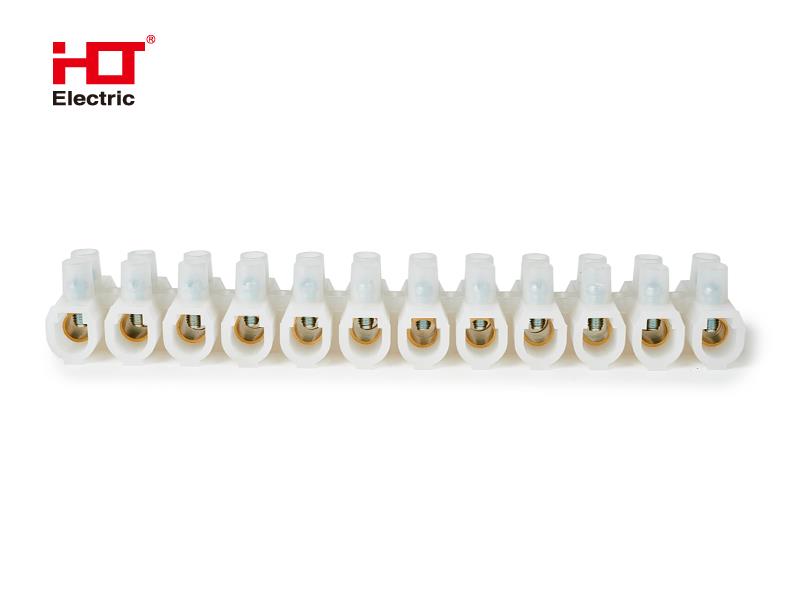

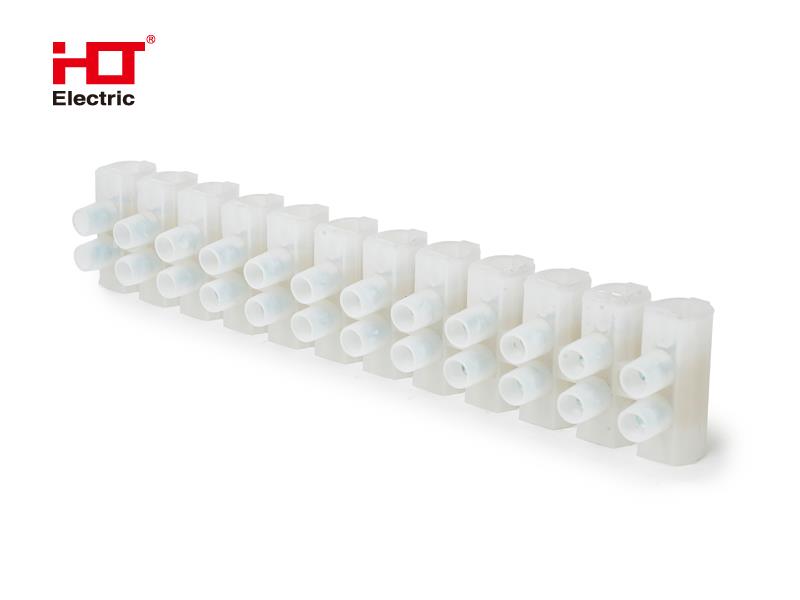

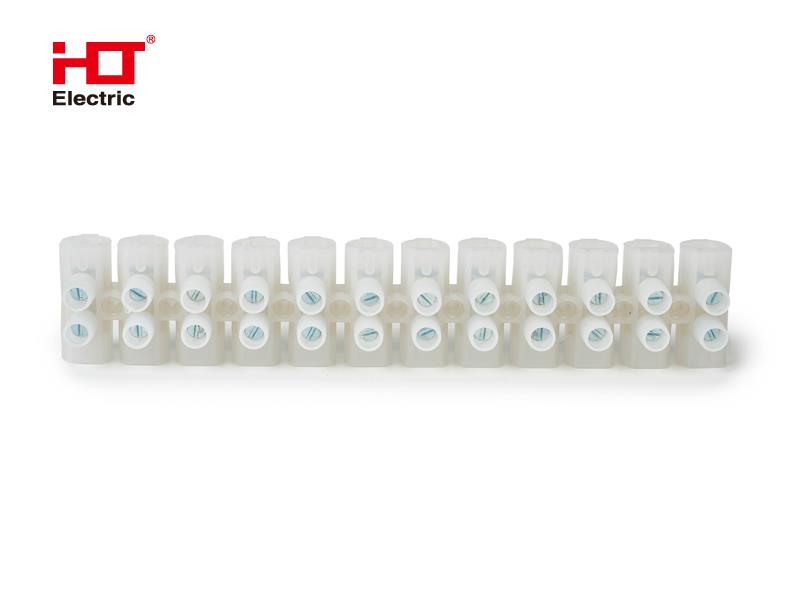

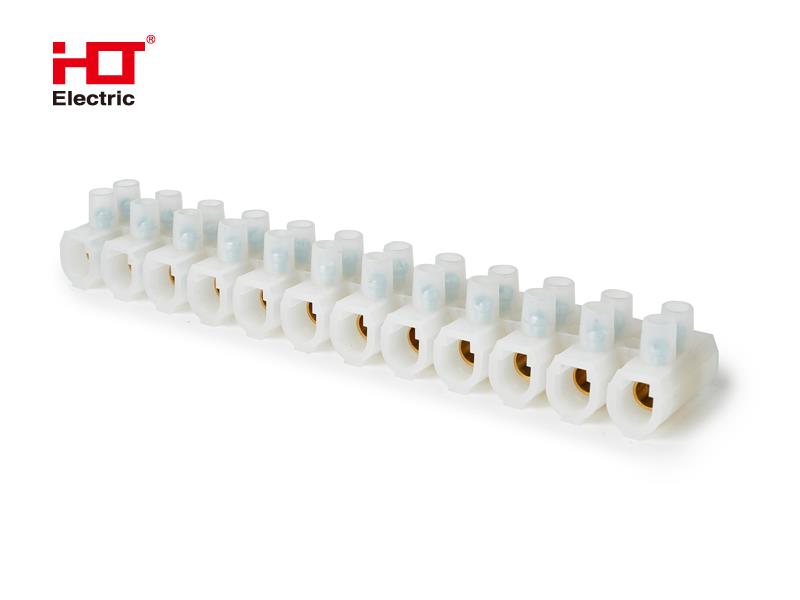

Назначение：
Используются для винтового соединения проводников между собой в цепях переменного тока 400В.
Область применения:
Распаячные коробки, световые приборы.
Материалы：
Корпус ЗВИ выполнен из полиэтилена;
Токоведущие части изготовлены из латуни;
Винты изготовлены из оцинкованной стали.
Преимущества：
Гарантированная защита проводников от замыкания на корпус электроустановки и между собой;
Легкое разделение одного зажима на несколько блоков для удобства монтажа;
Широкий диапазон рабочих температур:
для ЗВИ из полиэтилена от -25°С до +85°С.| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ | ETIM ID |
|---|---|---|
| Цвет | Прозрачный | |
| Код класса ETIM | EC001284 | |
| Бренд | HLT ELECTRIC | |
| Страна происхождения | КИТАЙ | |
| Номин. напряжение, В | 400 | EF000228 |
| Номин. ток, А | 15 | EF008250 |
| Количество полюсов | 12 | EF001391 |
| Материал изоляции корпуса | Полиэтилен | EF007543 |
| Рабочая температура окружающей среды °C | -25°C до +85°C | EF002393 |
| Степень защиты(IP) | IP20 |
Потребительская упаковка
| Количество в потребительской упаковке | 10 |
| Штрих-код EAN-13 | 4670042790137 |
| Длина потребительской упаковки, см | 12.5 |
| Ширина потребительской упаковки, см | 10.5 |
| Высота потребительской упаковки, см | 3.5 |
| Вес брутто потребительской упаковки, кг | 0.377 |
| Объём потребительской упаковки, куб.м | 0.0005 |
Транспортная упаковка
| Количество в транспортной упаковке | 500 |
| Тип транспортной упаковки | картонная коробка |
| Штрих-код ITF-14 | 14670042790134 |
| Длина транспортной упаковки, см | 55.5 |
| Ширина транспортной упаковки, см | 28.5 |
| Высота транспортной упаковки, см | 18.5 |
| Вес брутто транспортной упаковки, кг | 26.0 |
| Объём транспортной упаковки, куб.м | 0.029 |
| Паспорт | 193.11 KB | |
| RU С-CN.НВ27.В.00811 | 446.09 KB | |
| Чертеж | Наименование | Габаритные размеры, мм | ||||
| L | W | H | A | B | ||
|
ЗВИ-15 | 139 | 23 | 17.7 | 10.3 | 12 |
