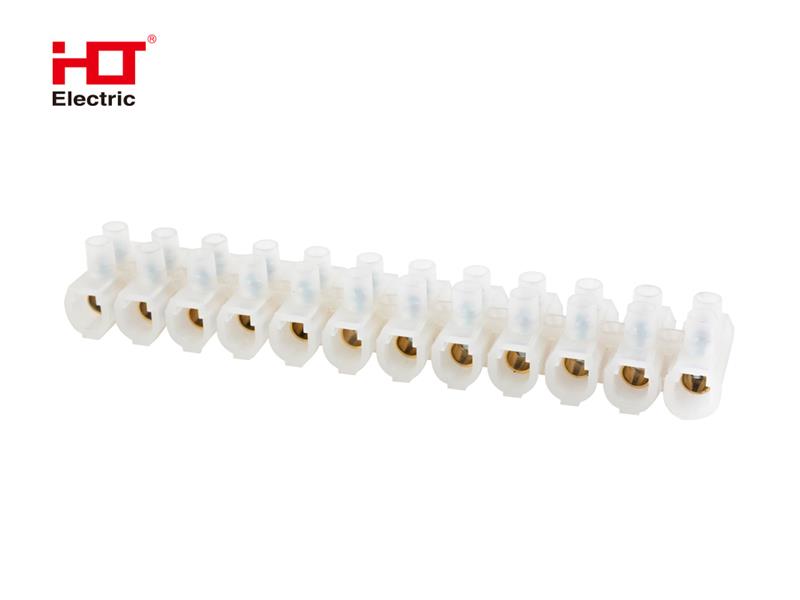

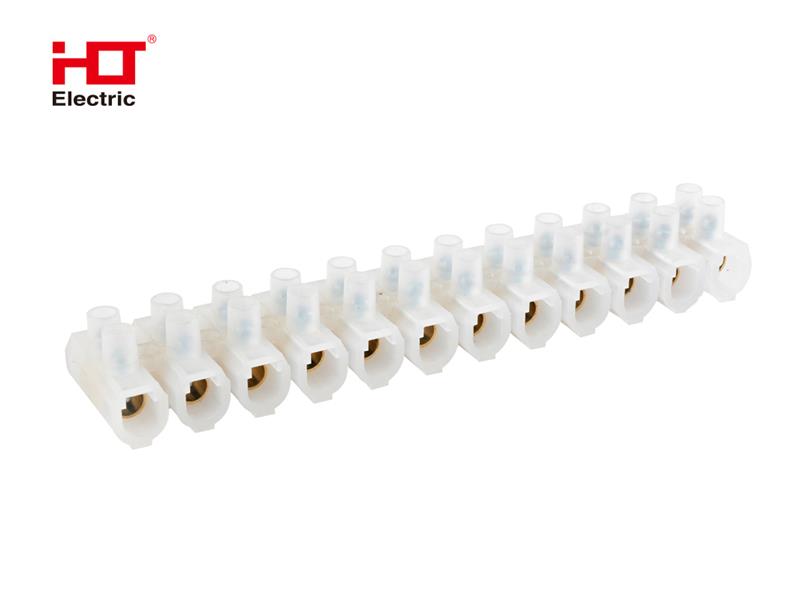

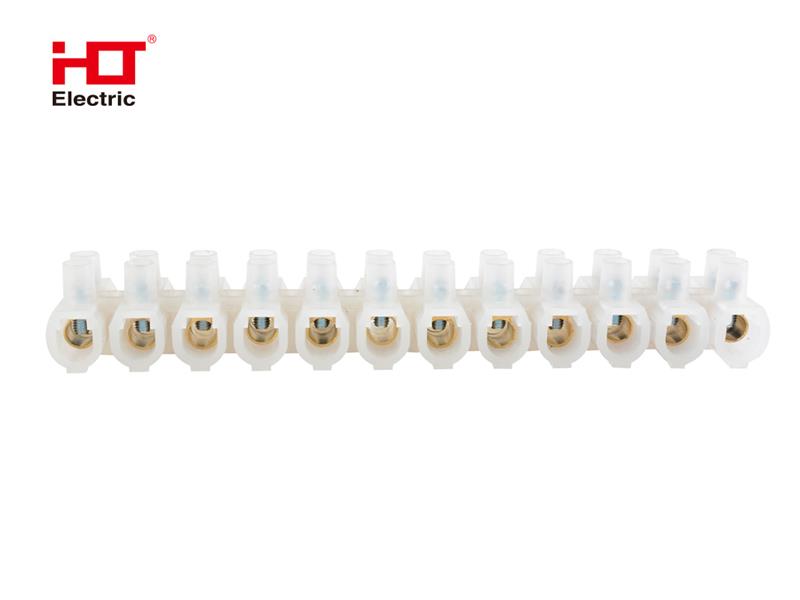

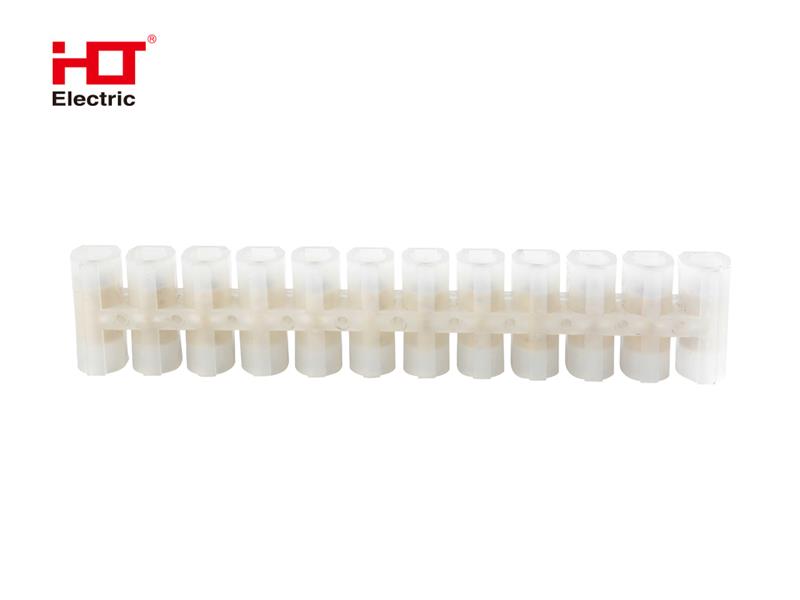

Назначение：
Используются для винтового соединения проводников между собой в цепях переменного тока 400В.
Область применения:
Распаячные коробки, световые приборы.
Материалы：
Корпус ЗВИ выполнен из полипропилена;
Токоведущие части изготовлены из латуни;
Винты изготовлены из оцинкованной стали.
Преимущества：
Гарантированная защита проводников от замыкания на корпус электроустановки и между собой;
Легкое разделение одного зажима на несколько блоков для удобства монтажа;
Негорючий корпус полипропиленового зажима ЗВИ;
Широкий диапазон рабочих температур:
для ЗВИ из полипропилена -45°С до +100°С| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ | ETIM ID |
|---|---|---|
| Цвет | Белый | |
| Код класса ETIM | EC001284 | |
| Бренд | HLT ELECTRIC | |
| Страна происхождения | КИТАЙ | |
| Номин. напряжение, В | 400 | EF000228 |
| Номин. ток, А | 80 | EF008250 |
| Количество полюсов | 12 | EF001391 |
| Материал изоляции корпуса | Полипропилен | EF007543 |
| Рабочаятемператураокружающейсреды °C | -45°C до +100°C | EF002393 |
| Степень защиты(IP) | IP20 |
Потребительская упаковка
| Количество в потребительской упаковке | 10 |
| Штрих-код EAN-13 | 4630076441702 |
| Длина потребительской упаковки, см | 20 |
| Ширина потребительской упаковки, см | 18 |
| Высота потребительской упаковки, см | 6 |
| Вес брутто потребительской упаковки, кг | 1,476 |
| Объём потребительской упаковки, куб.м | 0,002 |
Транспортная упаковка
| Количество в транспортной упаковке | 120 |
| Тип транспортной упаковки | картонная коробка |
| Штрих-код ITF-14 | 14630076441709 |
| Длина транспортной упаковки, см | 38 |
| Ширина транспортной упаковки, см | 36 |
| Высота транспортной упаковки, см | 22 |
| Вес брутто транспортной упаковки, кг | 19.0 |
| Объём транспортной упаковки, куб.м | 0.03 |
| RU С-CN.НВ27.В.00811 | 446.09 KB | |
| Паспорт | 161.71 KB | |
| Чертеж | Наименование | Габаритные размеры, мм | ||||
| L | W | H | A | B | ||
|
ЗВИ-80 | 205 | 33 | 27 | 15 | 17 |
