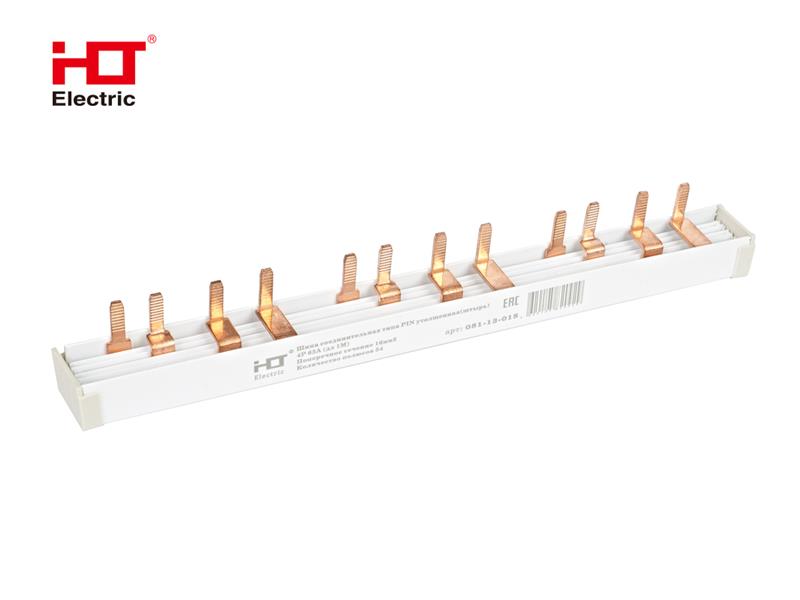

Назначение：
Шины с шагом 18 мм применяются для коммутации большинства модульного оборудования шириной кратной одному модулю.
Шины с шагом 27 мм предназанчены для коммутации с модульным оборудованием шириной кратной полутора модулям.
Область применения：
в сборках щитового оборудованиями, в строительно-монтажные организациях.
Материалы:
Проводящая часть шин изготовлена из высококачественной меди;
Корпус шин изготовлен из не поддерживающего горение пластика.
Преимущества：
Надежное качество соединения, за счет чего практически исключается перегрев контактной площадки;
Эстетичность монтажа: в щитке сокращается количество проводов, что способствует аккуратности и наглядности разводки;
Маркировка с необходимой информацией на корпусе шины;
Увеличенная толщина штырей
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ | ETIM ID |
|---|---|---|
| Цвет | Светло-Серый | |
| Код класса ETIM | EC000215 | |
| Бренд | HLT ELECTRIC | |
| Страна происхождения | КИТАЙ | |
| Серия | PIN（утолщенная） | |
| Количество модулей (модульная ширина) | 54 | EF004443 |
| Количество фаз | 4 | EF000351 |
| Макс. допустимое раб. напряжение Ue, В | 415 | EF007357 |
| Номин. импульсное напряжение, кВ | 4000 | EF002993 |
| Номин. кратковременно выдерживаемый ток Icw, кА | 12000 | EF007050 |
| Номин. продолжительный ток Iu, А | 63 | EF001389 |
| Подходит для аппаратов с вспомогат. выключателем (доп. контактом) | Нет | EF007217 |
| Подходит для количества подключаемых устройств | 14 | EF007241 |
| Подходит для устройств с N-шиной | Нет | EF007218 |
| Поперечное сечение, мм2 | 10 | EF000649 |
| Способ монтажа | Сверху | EF000003 |
| Тип электрического подключения | Штырь (PIN) | EF003961 |
| Условный номин. ток короткого замыкания Iq , кА | 12000 | EF001444 |
| Рабочая температура окружающей среды °C | -40°C до +50°C | |
| Степень защиты(IP) | IP20 |
Индивидуальная
| Единица | шт |
| Количество в потребительской упаковке | 1 |
| Штрих-код EAN-13 | 4620105820929 |
| Длина потребительской упаковки, см | |
| Ширина потребительской упаковки, см | |
| Высота потребительской упаковки, см | |
| Вес брутто потребительской упаковки, кг | |
| Объём потребительской упаковки, куб.м |
Групповая
| Количество в упаковке | 5 |
| Штрих-код | 4650358709795 |
| Длина потребительской упаковки, см | 100 |
| Ширина потребительской упаковки, см | 8 |
| Высота потребительской упаковки, см | 2 |
| Вес брутто потребительской упаковки, кг | 2.764 |
| Объём потребительской упаковки, куб.м | 0.001 |
Транспортная
| Количество в транспортной упаковке | 30 |
| Тип транспортной упаковки | картонная коробка |
| Штрих-код ITF-14 | 14620105820926 |
| Длина транспортной упаковки, см | 101 |
| Ширина транспортной упаковки, см | 12 |
| Высота транспортной упаковки, см | 10 |
| Вес брутто транспортной упаковки, кг | 17 |
| Объём транспортной упаковки, куб.м | 0.012 |
| Артикул | Размеры. мм | ||||||
| L | A | B | C | D | X | Y | |
| 081-13-018 | 1000 | 18 | 918 | 4 | 11 | 15.5 | 1.8 |
