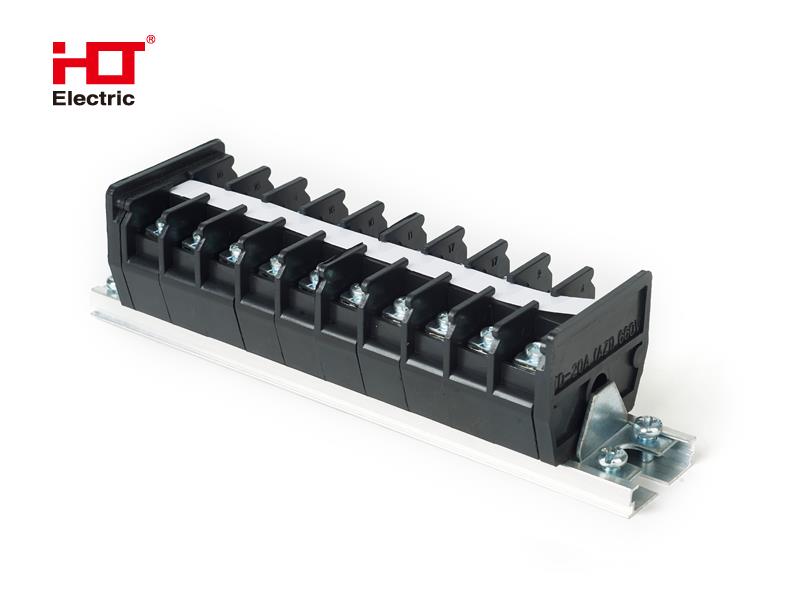

Назначение：
Блоки зажимов применяются для
безопасного присоединения и ответвления медных и алюминиевых проводников в
цепях переменного тока напряжением до 660 В и постоянного тока 440В.
Область применения:
Распределительные шкафы, щиты.
Материалы:
Материал корпуса: карболит;
Материал токоведущей части:анодированная сталь;
Винты:сталь оцинкованная.
Преимущества：
Не поддерживающий горение
материал корпуса;
Визуальный контроль за состоянием контактов;
Волнистые насечки для
надежной фиксации проводника;
Универсальность крепления:
возможность крепления как на монтажную панель, так и на DIN-рейку;
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ | ETIM ID |
|---|---|---|
| Цвет | Черный | EF000007 |
| Код класса ETIM | EC001284 | |
| Бренд | HLT ELECTRIC | |
| Страна происхождения | КИТАЙ | |
| Номин. ток, А | 20 | EF008250 |
| Номин. напряжение, В | 660 | EF000228 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм | EF000003 |
| Тип электрич. соединения 1 | Винтовое соединение | EF002526 |
| Тип электрич. соединения 2 | Винтовое соединение | EF002527 |
| Количество полюсов | 10 | EF001391 |
| Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечником, мм2 | 1.0...2.5 | EF007341 |
| Макс поперечное сечение проводника мм2 | 2.5 | |
| Материал зажима | Сталь | |
| Материал изоляции корпуса | Прочее | EF007543 |
| Материал корпуса | АБС-пластик | |
| Материал токоведущей части | Сталь | |
| Степень защиты(IP) | IP30 |
Потребительская упаковка
| Количество в потребительской упаковке | 10 |
| Штрих-код EAN-13 | 4670042793176 |
| Длина потребительской упаковки, см | 20 |
| Ширина потребительской упаковки, см | 16 |
| Высота потребительской упаковки, см | 8 |
| Вес брутто потребительской упаковки, кг | 1,274 |
| Объём потребительской упаковки, куб.м | 0,002 |
Транспортная упаковка
| Количество в транспортной упаковке | 160 |
| Тип транспортной упаковки | картонная коробка |
| Штрих-код ITF-14 | 14670042793173 |
| Длина транспортной упаковки, см | 57.2 |
| Ширина транспортной упаковки, см | 45 |
| Высота транспортной упаковки, см | 24.5 |
| Вес брутто транспортной упаковки, кг | 25.4 |
| Объём транспортной упаковки, куб.м | 0.063 |
| Паспорт | 259.75 KB | |
| RU С-CN.НВ27.В.00811 | 446.09 KB | |
| Чертеж | Артикул | Размеры. мм | ||||||
| L | L1 | A | D | E | F | G | ||
|
081-18-02 | 124 | 12 | 38 | 36 | 20 | 10 | M3 |
