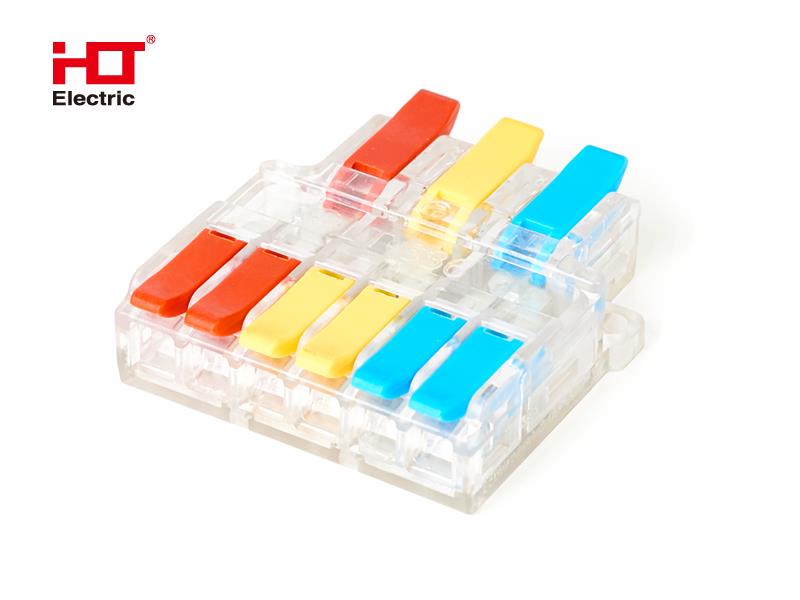

Назначение：
Используются для соединения медных одножильных и многожильных
зачищенных проводников.
Область применения:
Монтаж и соединение электрических проводов освещения, силовых проводов, электрического управления, источников питания, бытовой технике.
Материалы:
Материал корпуса клемм: негорючий пластик;
Материал контактной части: оцинкованная медь;
Материал рычажков: нейлон 6.6.
Преимущества:
Возможность присоединять/ответвлять как мягкие, так и жесткие провода;
Многоразовое использование;
Раздельное 2х и 3х-фазное подключение;
Изолированный прозрачный корпус;
Прозрачный корпус позволяет в любой момент контролировать состояние ввода/выхода проводников;
Быстрота и удобство монтажа и демонтажа без дополнительных инструментов;
Наличие технологических отверстий для проверки напряжения на каждом из проводов;
Рычажки клеммы выдерживают силу тяги в 12.11 кг до выхода провода из изделия.
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ | ETIM ID |
|---|---|---|
| Цвет | Прозрачный | |
| Код класса ETIM | EC000446 | |
| Бренд | HLT ELECTRIC | |
| Страна происхождения | КИТАЙ | |
| Номин. ток, А | 35 | EF000001 |
| Номин. напряжение, В | 220-400 | EF000002 |
| Количество зажимов (подключаемых проводников) | 9 | EF000584 |
| Диаметр кабеля | 0.32...1.83 | EF002356 |
| Подходит для одножильного провода | Да | EF002916 |
| С рычажком (-ами) | Да | EF006585 |
| Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечником, мм2 | 0.08...4 | EF003460 |
| Поперечн. сечение жесткого проводника (одно-/многопроволочного), мм2 | 0.08...2.5 | EF003462 |
| Классификация по AWG (Американская классификация проводов) | 28...11 | EF004498 |
| Номин. поперечное сечение (диапазон), мм² | 0.8...4 | EF005124 |
| Подходит для многопроволочной жилы | Да | EF005821 |
| Подходит для гибкого провода | Да | EF005852 |
| Степень защиты(IP) | IP20 | |
| Рабочая температура окружающей среды °C | -40°C до +105°C | EF002393 |
Потребительская упаковка
| Количество в потребительской упаковке | 3 |
| Штрих-код EAN-13 | 4620105820752 |
| Длина потребительской упаковки, см | 14 |
| Ширина потребительской упаковки, см | 7 |
| Высота потребительской упаковки, см | 2 |
| Вес брутто потребительской упаковки, кг | 0,120 |
| Объём потребительской упаковки, куб.м | 0,001 |
Транспортная упаковка
| Количество в транспортной упаковке | 400 |
| Тип транспортной упаковки | картонная коробка |
| Штрих-код ITF-14 | 14620105820759 |
| Длина транспортной упаковки, см | 46.5 |
| Ширина транспортной упаковки, см | 36 |
| Высота транспортной упаковки, см | 36 |
| Вес брутто транспортной упаковки, кг | 17.0 |
| Объём транспортной упаковки, куб.м | 0.06 |
| ДС_основная продукция | 556.45 KB | |
| Чертеж | Артикул | Габаритные размеры, мм | ||
| L | W | H | ||
|
081-19-075 | 40 | 39 | 11 |
