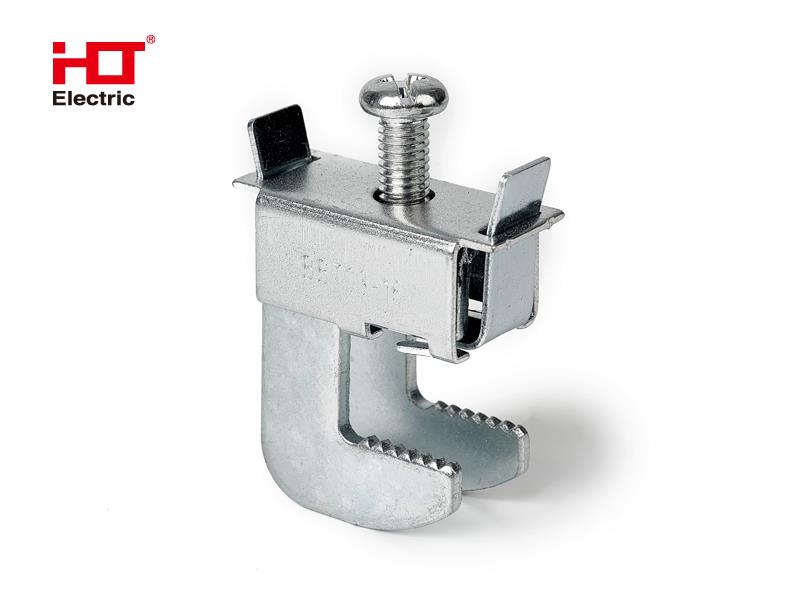

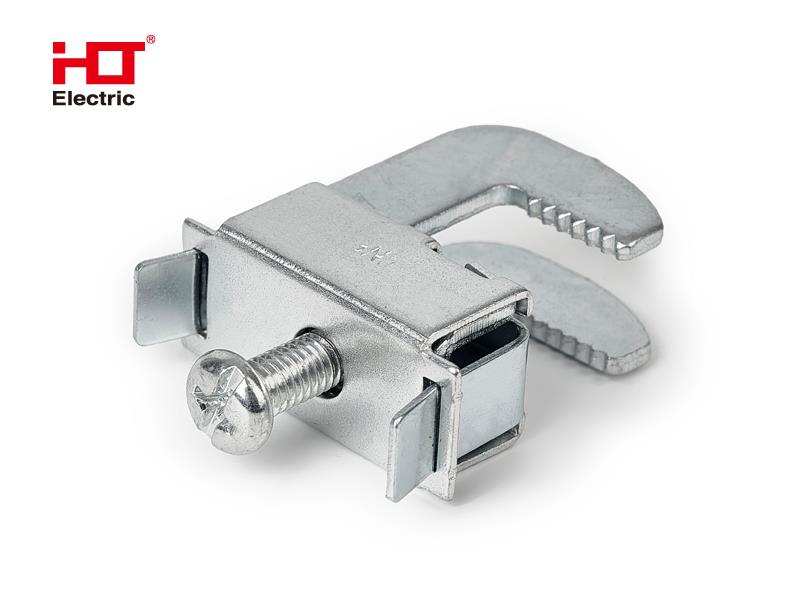

Назначение：
Применяется для подключения проводников различных сечений к плоским и алюминиевым шинам.Материалы：
Устойчивая к воздействию температур и коррозии оцинкованная сталь.
Преимущества：
Позволяет исключить процесс сверления шин для подключения проводников;
Подходит для шин любой высоты;
Простой и быстрый процесс подключения проваодников;
Конструкция шинного терминала гарантирует надежную фиксацию, без «эффекта самоотвинчивания».
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ | ETIM ID |
|---|---|---|
| Цвет | Металик | |
| Код класса ETIM | EC000001 | |
| Бренд | HLT ELECTRIC | |
| Страна происхождения | КИТАЙ | |
| Макс. допустимый ток Ie, А | 180 | EF007356 |
| Макс поперечное сечение проводника мм2 | 16 | EF004969 |
| Подходит для | Плоская шина | EF000073 |
| Ширина зажима, мм | 17 | EF007092 |
| Ширина шинопровода, мм | 10 | EF007219 |
| Для провода круглого сечения | Нет | EF007258 |
| Для провода плоской формы | Да | EF007242 |
| Для провода сегметного сечения | Нет | EF007260 |
| Крутящий момент | 3 N.m | EF008934 |
Потребительская упаковка
| Количество в потребительской упаковке | 10 |
| Штрих-код EAN-13 | 4670042795507 |
| Длина потребительской упаковки, см | 13 |
| Ширина потребительской упаковки, см | 12 |
| Высота потребительской упаковки, см | 1 |
| Вес брутто потребительской упаковки, кг | 0.29 |
| Объём потребительской упаковки, куб.м | 0.001 |
Транспортная упаковка
| Количество в транспортной упаковке | 500 |
| Тип транспортной упаковки | картонная коробка |
| Штрих-код ITF-14 | 14670042795504 |
| Длина транспортной упаковки, см | 33.5 |
| Ширина транспортной упаковки, см | 23 |
| Высота транспортной упаковки, см | 20 |
| Вес брутто транспортной упаковки, кг | 15.1 |
| Объём транспортной упаковки, куб.м | 0.015 |
| Паспорт | 207.29 KB | |
| RU С-CN.НВ27.В.00811 | 446.09 KB | |
| Чертеж | Артикул | Размеры. мм | ||
| А | B | |||
| Мин | макс | |||
|
084-11-17 | 18.5 | 26 | 39 |
